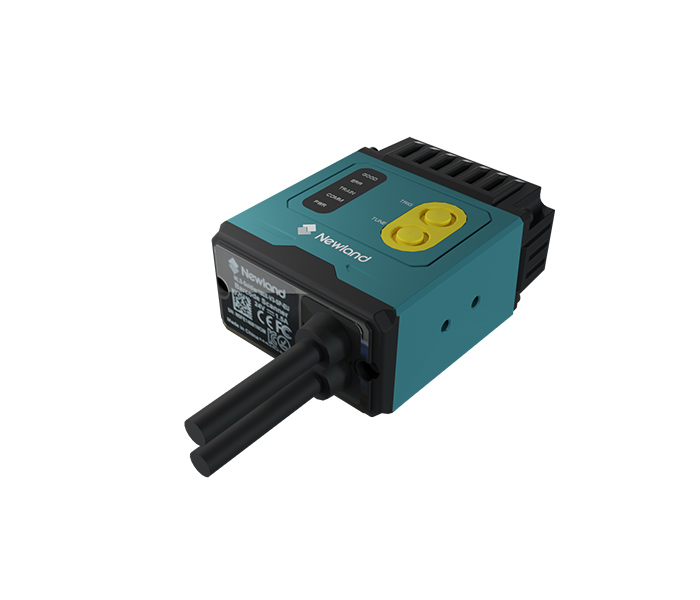

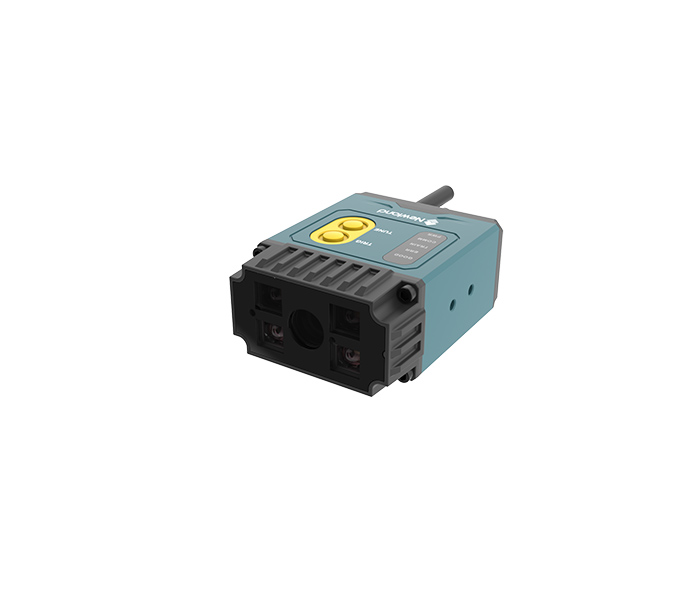

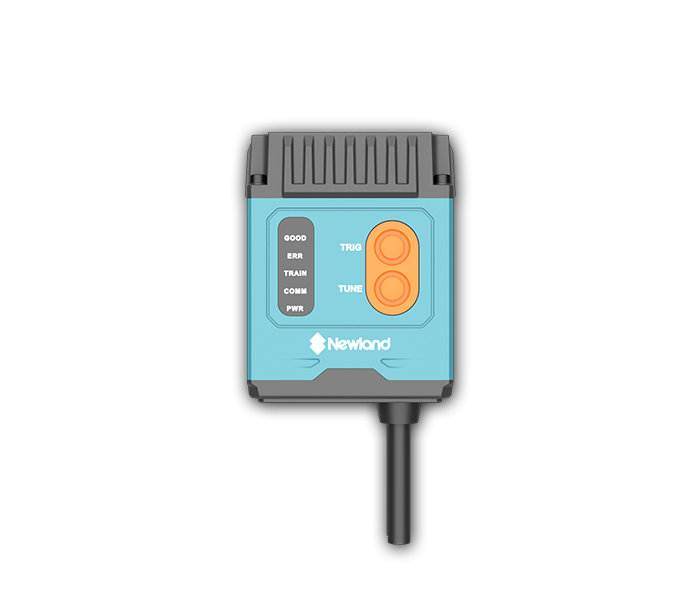

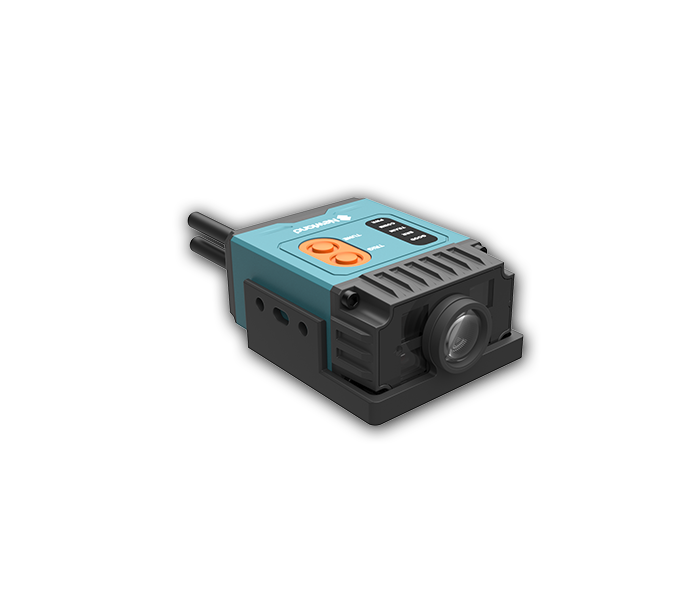

리퀴드 렌즈 자동 초점 기능을 갖춘Soldier180 은 빠르고 효과적인 초점 제어와 높은 유연성을 제공합니다.
이 고정식 바코드 스캐너인 Soldier180은 크기는 작지만 매우 강력합니다. IP64 등급으로 다양한 복잡한 환경과 비교적 좁은 산업 환경에 적합합니다.
다양한 애플리케이션 요구 사항을 충족하기 위해 N 및 S 거리 및 각도 버전과 편광 버전이 제공됩니다.
이 스캐너는 고정밀 바코드 디코딩을 위해 1280 x 960、1600 x 1200 메가픽셀 이미지 센서를 채택하고 있습니다. 최신 세대의 Newland 산업용 디코딩 알고리즘이 레이저 각인 및 도트 매트릭스 바코드와 같은 DPM 바코드에 대한 강력한 디코딩 성능을 제공합니다.
디코딩 효과에 따라 광원 유형을 자동으로 조정하는 지능형 광원 전환 기능이 탑재되어 있습니다. 구성 소프트웨어 NSet을 사용하면 스캐너의 기능을 다양한 방식으로 구성할 수 있습니다.
스캔특성 | 장비 유형 | Soldier180W: mega-pixel Sub model type: Soldier180W-SP: long-distance type Soldier180W-NP: standard type Soldier180E: 2 mega-pixel Sub model type: Soldier180E-SP: long-distance type Soldier180E-NP: standard type |
| 이미지 센서 | CMOS image sensor | |
| 픽셀 | Soldier180W: 1280 × 960 pixels Soldier180E: 1600 × 1200 pixels |
|
| 디코딩 | 1D: EAN-13, EAN-8, UPC-A, UPC-E, ISSN, ISBN,Codabar, Code128, Code93, ITF-6, ITF-14, Interleaved 2 of 5, Industrial 2 of 5, Standard 2 of 5, Matrix 2 of 5, Code 39,Code 11,MSI-Plessey, Plessey, Deutsche14, Deutsche12 2D: QR Code, Data Matrix, PDF417, Aztec Code, Micro QR |
|
| Focus | Liquid lens | |

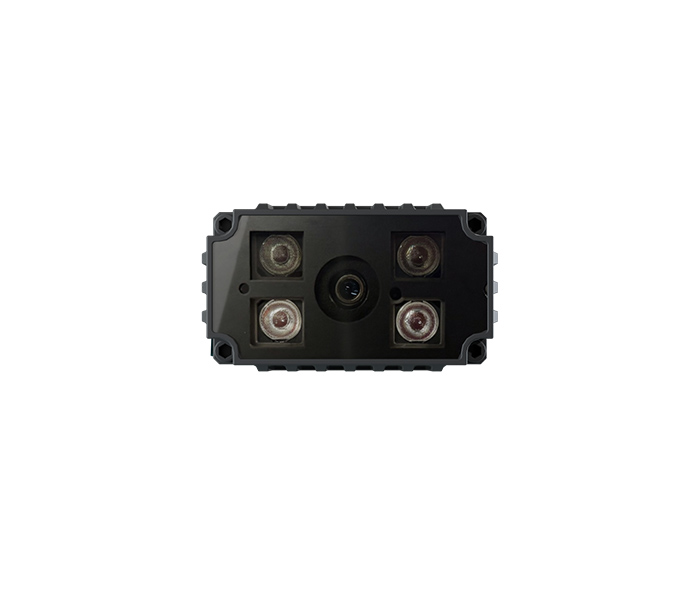

| 조명 | Soldier180W/Soldier180E: 4 High-intensity red LEDs(표준) Soldier180W: WhiteLED/blue LED/ultraviolet LED/infraredLED (옵션) |
|
| 편광 | Half polarized(standard) | |
| 유효 초점 거리 | 13.7mm(Soldier180W-SP/Soldier180E-SP) 6.8mm(Soldier180W-NP/Soldier180E-NP) |
|
| 해상도 | Soldier180W: 1D: 0.8mil(Soldier180W-SP), 1mil(Soldier180W-NP) 2D: 2mil(Soldier180W-SP), 2mil(Soldier180W-NP) Soldier180E: 1D: 0.613mil(Soldier180E-SP), 0.68mil(Soldier180E-NP) 2D: 0.8mil(Soldier180E-SP), 1.3mil(Soldier180E-NP) |
|
| 시야 각도 | 수준 15.2°(Soldier180W-SP/Soldier180E-SP) 수직 11.3°(Soldier180W-NP/Soldier180E-NP) |
|
| 인식 거리 | Soldier180W: 40 to 1500mm(Soldier180W-SP), 40 to 1000mm(Soldier180W-NP) Soldier180E: 40 to 2000mm(Soldier180E-SP), 40 to 1000mm(Soldier180E-NP) |
|
| 모션 스캔 성능 | 2m/s | |
| 최소 기호 대비 | ≥25% |
물리적특성 | 통신 인터페이스 | RS-232,TCP/IP, UDP, FTP, Modbus TCP,Ethernet/IP,Profinet,MELSEC/SLMP |
| 전류@24VDC | 작동 전류 200mA (최대치) 대기 전류 70mA |
|
| 크기 (L×W×H) | 45×59.2×25mm (최대치) | |
| 무게 | 185g | |
| 힌트 | Buzzer, LED | |
| 입력 | Minimum ON voltage：±5V；Maximum rated voltage：±30V；2 inputs | |
| 출력 | Maximum rated current：50mA per channel；Maximum voltage（OFF state）：±30V；2 outputs |
환경적특성 | 작동온도 | -20°C～50°C(-4°F～122°F) |
| 저장온도 | -40°C～70°C(-40°F～158°F) | |
| 작동습도 | 5%～95% (무응결) | |
| 주변광 | 0~100, 000lux (자연광) | |
| 정전기방전 | ±16 KV (공기 방전); ±8 KV (직접 방전) |
|
| 낙하 테스트 | 1.5m | |
| IP 등급 | IP65 |
부품 | 케이블: Ethernet cable，RS232+I/O cable 어댑터: Input 100-240V，output DC 24V/1.5A 기타: Fixed bracket, Diffuser(옵션)， Reflector(옵션), Magnifier(옵션) |
| 장비 유형 | |
|---|---|
| Soldier180W: mega-pixel Sub model type: Soldier180W-SP: long-distance type Soldier180W-NP: standard type Soldier180E: 2 mega-pixel Sub model type: Soldier180E-SP: long-distance type Soldier180E-NP: standard type |
|
| 이미지 센서 | |
|---|---|
| CMOS image sensor | |
| 픽셀 | |
|---|---|
| Soldier180W: 1280 × 960 pixels Soldier180E: 1600 × 1200 pixels |
|
| 디코딩 | |
|---|---|
| 1D: EAN-13, EAN-8, UPC-A, UPC-E, ISSN, ISBN,Codabar, Code128, Code93, ITF-6, ITF-14, Interleaved 2 of 5, Industrial 2 of 5, Standard 2 of 5, Matrix 2 of 5, Code 39,Code 11,MSI-Plessey, Plessey, Deutsche14, Deutsche12 2D: QR Code, Data Matrix, PDF417, Aztec Code, Micro QR |
|
| Focus | |
|---|---|
| Liquid lens | |
| 조명 | |
|---|---|
| Soldier180W/Soldier180E: 4 High-intensity red LEDs(표준) Soldier180W: WhiteLED/blue LED/ultraviolet LED/infraredLED (옵션) |
|
| 편광 | |
|---|---|
| Half polarized(standard) | |
| 유효 초점 거리 | |
|---|---|
| 13.7mm(Soldier180W-SP/Soldier180E-SP) 6.8mm(Soldier180W-NP/Soldier180E-NP) |
|
| 해상도 | |
|---|---|
| Soldier180W: 1D: 0.8mil(Soldier180W-SP), 1mil(Soldier180W-NP) 2D: 2mil(Soldier180W-SP), 2mil(Soldier180W-NP) Soldier180E: 1D: 0.613mil(Soldier180E-SP), 0.68mil(Soldier180E-NP) 2D: 0.8mil(Soldier180E-SP), 1.3mil(Soldier180E-NP) |
|
| 시야 각도 | |
|---|---|
| 수준 15.2°(Soldier180W-SP/Soldier180E-SP) 수직 11.3°(Soldier180W-NP/Soldier180E-NP) |
|
| 인식 거리 | |
|---|---|
| Soldier180W: 40 to 1500mm(Soldier180W-SP), 40 to 1000mm(Soldier180W-NP) Soldier180E: 40 to 2000mm(Soldier180E-SP), 40 to 1000mm(Soldier180E-NP) |
|
| 모션 스캔 성능 | |
|---|---|
| 2m/s | |
| 최소 기호 대비 | |
|---|---|
| ≥25% | |
| 통신 인터페이스 | |
|---|---|
| RS-232,TCP/IP, UDP, FTP, Modbus TCP,Ethernet/IP,Profinet,MELSEC/SLMP | |
| 전류@24VDC | |
|---|---|
| 작동 전류 200mA (최대치) 대기 전류 70mA |
|
| 크기 (L×W×H) | |
|---|---|
| 45×59.2×25mm (최대치) | |
| 무게 | |
|---|---|
| 185g | |
| 힌트 | |
|---|---|
| Buzzer, LED | |
| 입력 | |
|---|---|
| Minimum ON voltage：±5V；Maximum rated voltage：±30V；2 inputs | |
| 출력 | |
|---|---|
| Maximum rated current：50mA per channel；Maximum voltage（OFF state）：±30V；2 outputs | |
| 작동온도 | |
|---|---|
| -20°C～50°C(-4°F～122°F) | |
| 저장온도 | |
|---|---|
| -40°C～70°C(-40°F～158°F) | |
| 작동습도 | |
|---|---|
| 5%～95% (무응결) | |
| 주변광 | |
|---|---|
| 0~100, 000lux (자연광) | |
| 정전기방전 | |
|---|---|
| ±16 KV (공기 방전); ±8 KV (직접 방전) |
|
| 낙하 테스트 | |
|---|---|
| 1.5m | |
| IP 등급 | |
|---|---|
| IP65 | |
| 케이블: Ethernet cable，RS232+I/O cable 어댑터: Input 100-240V，output DC 24V/1.5A 기타: Fixed bracket, Diffuser(옵션)， Reflector(옵션), Magnifier(옵션) |
|
